Für die Planung eines mit Versenkregnern bewässerten Grundstücks ist das Überschneidungsprinzip enorm wichtig. Hierzu gilt, dass sich die Regnerstrahlen für eine gleichmässige Abdeckung überschneiden sollten. Mit einem Zirkel läßt sich dies auf einfacher Weise auf Papier im Voraus planen. Der ideale Abstand zwischen zwei Regnern ist gleich der Wurfweite.

Markieren der Standorte, Rohrgräben und der Ventilkästen

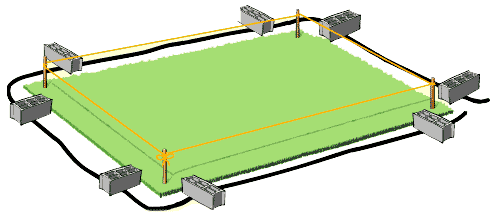

• Gehen Sie nach dem fertigen Plan vor. Markieren Sie mit den Pflöcken die Standorte der verschiedenen Regner.
• Ziehen Sie eine Schnur zwischen den Pflöcken.

• Rollen Sie die Rohrleitung aus. Es ist zu empfehlen, sie einige Stunden vor der Installation auf den Boden zu legen. Legen Sie ein paar schwere Gegenstände darauf. Rohrleitungen, die in der Sonne liegen, sind besser zu verlegen.

Ausheben der Rohrgräben

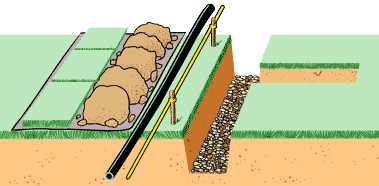

• Die Rohrgräben sind so breit wie der Spaten.Tiefe: 25 bis 30 cm.
• Schneiden Sie den Rasen in viereckiger Soden. Die Erde, die beim Ausheben anfällt, sollte auf Folie gelegt werden, damit der Rasen nicht damit verschmutzt wird.

• Rechtwinkelige Abzweigungen der Rohrgräben ermöglichen, dass die Regner nahe, aber nicht auf der Rohrleitung installiert werden. Es vermeidet auch Schäden an den Wurzeln existierender Pflanzen.
• Schütten Sie auf den Boden des Grabens Kies mittlerer Körnung.
Achtung: Entfernen Sie Steine oder andere spitze Gegenstände, die Ihre Rohrleitung beschädigen könnten.

Installation der Elektromagnetventile (Beispiel: Ventile mit 1" IG)
• Verlegen Sie die Wasserzuleitung.

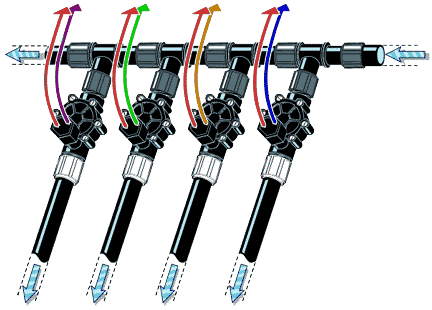

• Schrauben Sie die Verteiler-T-Stücke MTT-100 zusammen.
• Schrauben Sie ein Elektromagnetventil auf jedes T-Stück (kein Teflon verwenden, eingebauter O-Ring).
• Schrauben Sie einen Klemmverbinder (mit Teflon) auf das Ausgangsgewinde von jedem Ventil.
• Schließen Sie die Elektromagnetventile an das Steuergerät an; verwenden Sie hierzu das mehradrige Beregnungskabel (Irricable) mit 0,8 mm2. Verwenden Sie DBM Kabelverbinder (24V).

Verkabelung der Elektromagnetventile

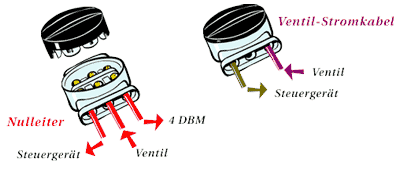

Verwenden Sie DBM Kabelverbinder für den gemeinsamen
Nullleiter und für das Stromkabel von jedem Elektromagnetventil zum Steuergerät.

Installation der Anbohrschellen
• Zuerst heben Sie das Rohr aus dem Graben und legen es auf ein Holzbrett. Dies erleichtert die folgenden Arbeitsschritte.
• Platzieren Sie den unteren Teil der Anbohrschelle unter das Rohr mit den Schrauben nach oben gerichtet.

• Montieren Sie den O-Ring unter den oberen Teil der Anbohrschelle.
• Befestigen Sie den oberen Teil an dem unteren Teil der Anbohrschelle.

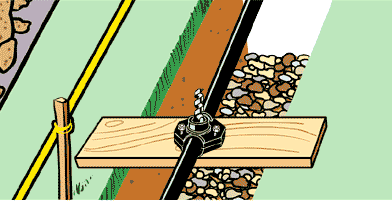

• Bohren Sie das Rohr durch die Öffnung der Anbohrschelle. Verwenden Sie hierzu einen 12 mm Bohrer. Bohren Sie langsam, um nicht das Rohr ganz zu durchbohren.

Durchspülen der Rohrleitung
• Nachdem Sie die Ventile, Fittings und Anbohrschellen installiert haben, setzen Sie das System unter Druck. Das Wasser spült den Schmutz heraus, der sonst die Regner verstopfen könnte.

• Elektromagnetventile werden elektrisch oder manuell für den Spülvorgang geöffnet.

Installation der Regner
• Wickeln Sie Teflonband um die Gewinde der Winkelstücke. Wickeln Sie 10 mal gegen die Uhrzeigerrichtung herum. Schrauben Sie das Winkelstück auf die Anbohrschelle.

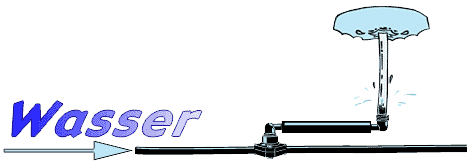

• Stecken Sie das Winkelstück in das flexible Rohr.
• Wickeln Sie Teflonband um das Gewinde des zweiten Winkelstückes Stecken Sie das andere Ende in den flexiblen Regneranschluss.

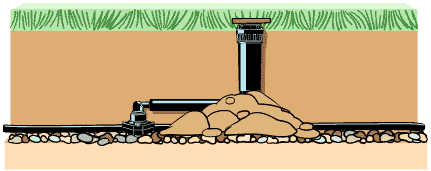

• Richten Sie den Regner mit Hilfe eines Lineals eben mit der Erdoberkante aus. Füllen Sie die Zwischenräume mit Erde auf, um den Regner in seiner Position zu halten.

Einstellen der Regner
Einfache Sektoreneinstellung
• Stellen Sie zuerst sicher, dass der linke, festeingestellte Anschlag dort ist, wo Sie ihn haben möchten.

Um den Sektor zu vergrößern :

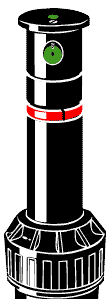

• Schieben Sie den Sicherungsring herunter
• Drehen Sie die Düsenbasis zum linken Anschlag
• Drücken Sie die Düsenbasis herunter
• Während Sie die Düsenbasis herunterdrücken, drehen Sie sie in Uhrzergerrichtung.

Um den Sektor zu verkleinern
• Schieben Sie den Sicherungsring herunter
• Drehen Sie die Düsenbasis zum rechten Anschlag
• Drücken Sie die Düsenbasis herunter
• Während Sie die Düsenbasis herunterdrücken, drehen Sie sie gegen die Uhrzeigerrichtung.

Installation des Steuergerätes
• Installieren Sie Ihr Steuergerät an einer trockenen, geschützten Stelle. Schließen Sie den Transformator des Steuergerätes an einer 230 V / 50 Hz Stromquelle an. Der Anschluss des Steuergerätes muss gemäß den örtlichen Vorschriften für Elektroinstallationen erfolgen und durch eine Sicherung oder einen Unterbrecher im Sicherungskasten geschützt sein.
• Schrauben Sie das Steuergerät an die Wand.
• Schließen Sie nun die Elektromagnetventile an die Klemmleiste des Steuergerätes an.

Erster Tipp! Auch wenn dieses Steuergerät einfach zu bedienen ist:
Lesen Sie die Anleitung!
